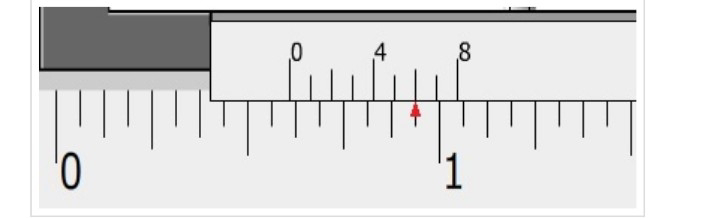

Contoh pembacaan jangka Sorong satuan inchi dengan ketelitian 1/128. CONTOH 3

Suatu benda diukur dengan jangka Sorong inchi dan hasilnya adalah seperti gambar di atas.

a. Langkah pertama kita harus menentukan ketelitian alat ukur dengan cara

Strip utama = 16

Strip nonius = 8

Ketelitian = (1 / 16) / 8

                  = (1 / 16) / ( 8 / 1)

                 = (1 / 16) x ( 1 / 8)

                 = 1/128

b. Langkah kedua kita harus menentukan posisi skala utama (bawah) sebelum titik nol skala nonius(atas). Dari gambar terlihat terletak pada strip ke 9. maka hasil pengukuran skala utama adalah

 = (1/16) x 9

 = 9 / 16

c. Langkah ketiga kita harus menentukan posisi strip skala nonius yang sejajar dengan skala utama. Dari gambar terlihat terletak pada strip ke 6. Maka hasil pengukuran skala noniusnya adalah

= (1/128) x 6

= 6 / 128

d. Langkah ke empat kita harus menjumlahkan hasil langkah poin b dan c sehingga kita akan mendapatkan hasil pengukuran skala inchi.

= (9 / 16) + (6 /128)

= (72 / 128) + (6 / 128)

= 78/128

Jadi hasil pengukurannya adalah 78/128 inchi
